Tổng Hợp Các Loại Phích Cắm

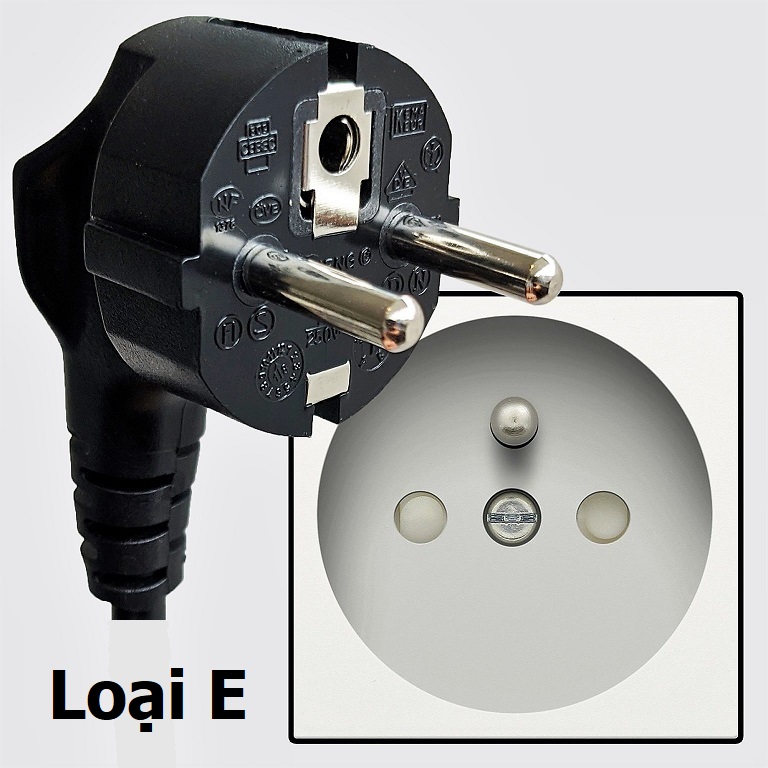

Phích cắm kiểu E

Phích cắm kiểu  E có hai chấu tròn 4,8mm, cách nhau 19mm và một lỗ cho chân nối đất của ổ cắm. Phích cắm loại E có hình tròn và ổ cắm loại E có một hốc tròn.

Bạn dễ dàng để ý thấy chân nối đất ở ổ cắm được thiết kế nhô lên thay vì gắn với phích cắm như kiểu B. Do đó, khi cắm phích vào ổ, chân nối đất của ổ cắm sẽ cố định chặt với lỗ trên phích cắm

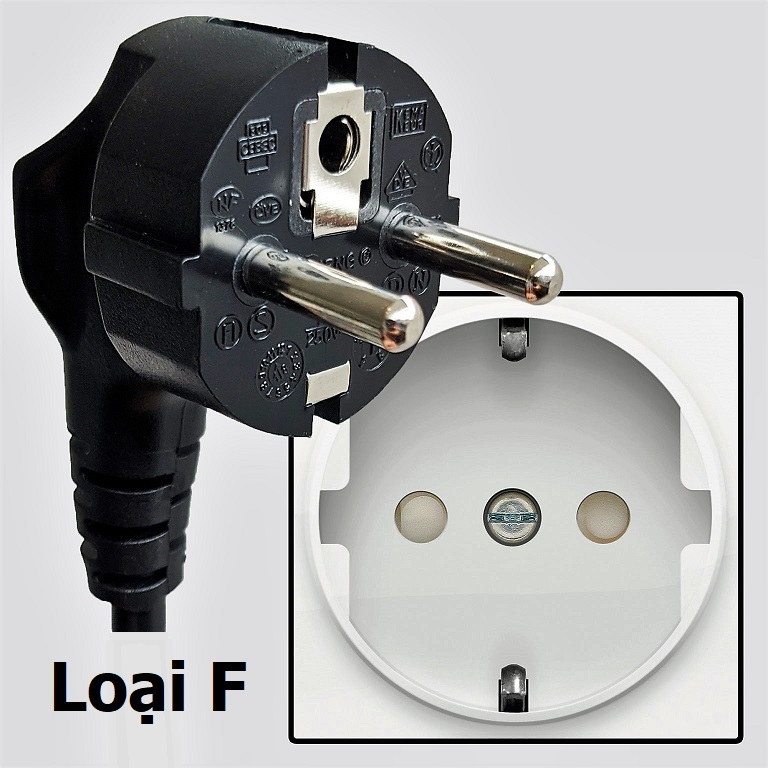

Phích cắm kiểu F

Phích cắm điện kiểu F có hai chấu tròn 4,8mm, khoảng cách giữa hai chấu cách nhau 19mm.

Ổ cắm kiểu F có cấu trúc tương tự như kiểu C và kiểu E nhưng có hai kẹp tiếp đất ở hai bên cạnh, nằm ở hai góc bên trên và bên dưới.

Ổ cắm tương thích với các loại phích cắm C, E & F

Phích cắm kiểu F có dòng định mức là 16 A, điện áp 220-240 V.

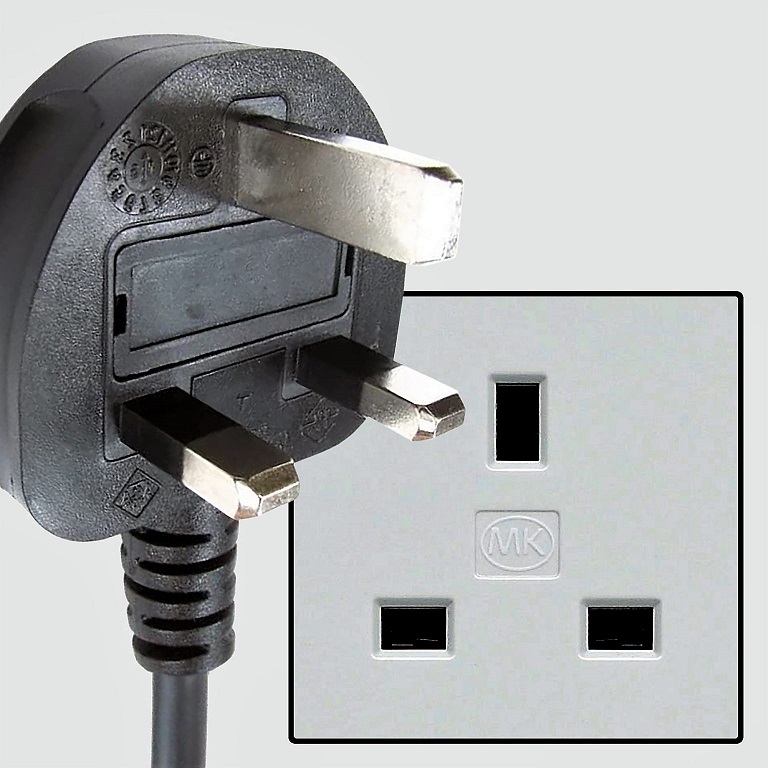

Phích cắm kiểu G

Phích cắm kiểu G có ba lưỡi hình chữ nhật, xếp theo hình tam giác và có cầu chì kết hợp (thường là cầu chì 3 A cho các thiết bị nhỏ hơn như máy tính, sạc điện thoại, laptop; và cầu chì 13 A cho các thiết bị nặng như máy sưởi).

Với đặc trưng thiết kế các chân như trên nên phích cắm kiểu G không thể cắm vào các ổ cắm kiểu khác và ngược lại.

Phích cắm kiểu H

Phích cắm kiểu H là duy nhất của Israel, gồm có hai chấu phẳng hình chữ V cũng như một chấu nối đất, xếp thành hình tam giác. Tuy nhiên, nó hiện đang bị loại bỏ dần dần để chuyển sang phiên bản chấu ghim tròn.

Do chân phích cắm kiểu H không được phủ lớp cách điện nên nó được xếp vào danh sách những loại phích cắm kém an toàn.

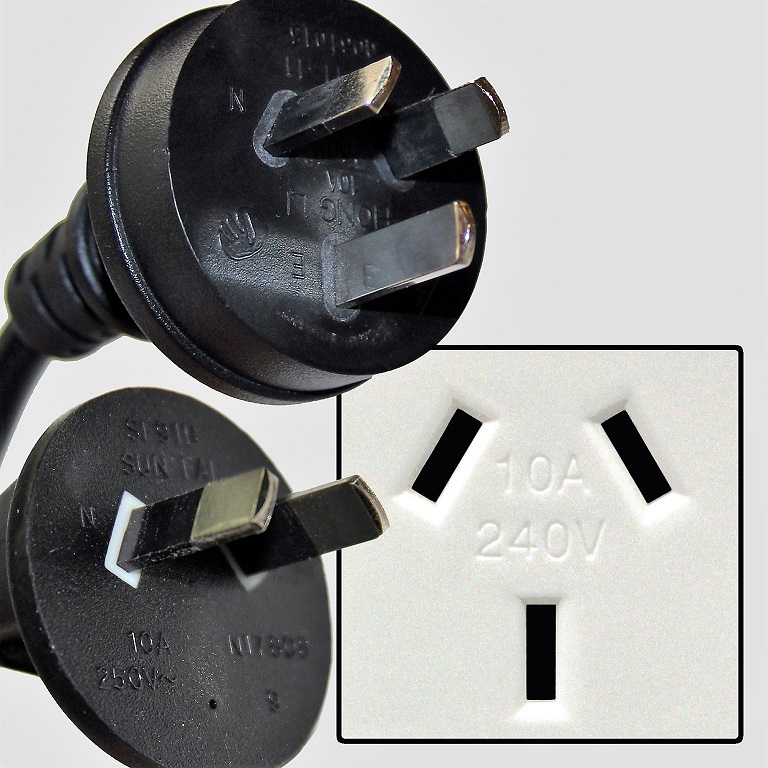

Phích cắm kiểu I

Phích cắm kiểu I có hai chấu phẳng, được bố trí nghiên một góc 30 độ so với phương thẳng đứng tạo thành hình chữ V ngược, và một chấu nối đất.

Một phiên bản khác của phích cắm là chỉ có có hai chấu phẳng cũng hình chữ V.

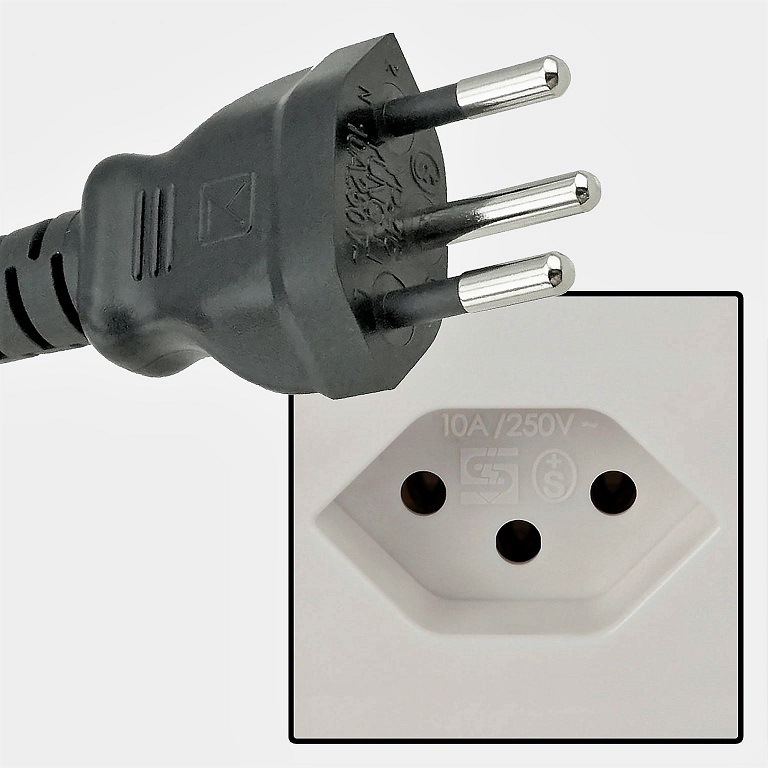

Phích cắm kiểu J

Phích cắm kiểu J có hai chấu tròn và một chấu nối đất.

Mặc dù phích cắm kiểu J trông rất giống phích cắm kiểu N của Brazil nhưng nó không tương thích với ổ cắm kiểu N vì chấu nối đất nằm xa đường tâm hơn so với kiểu N.

Tuy nhiên, phích cắm kiểu C lại hoàn toàn tương thích với ổ cắm kiểu J.

Phích cắm kiểu J có dòng định mức 10 A, điện áp 220-240 V.

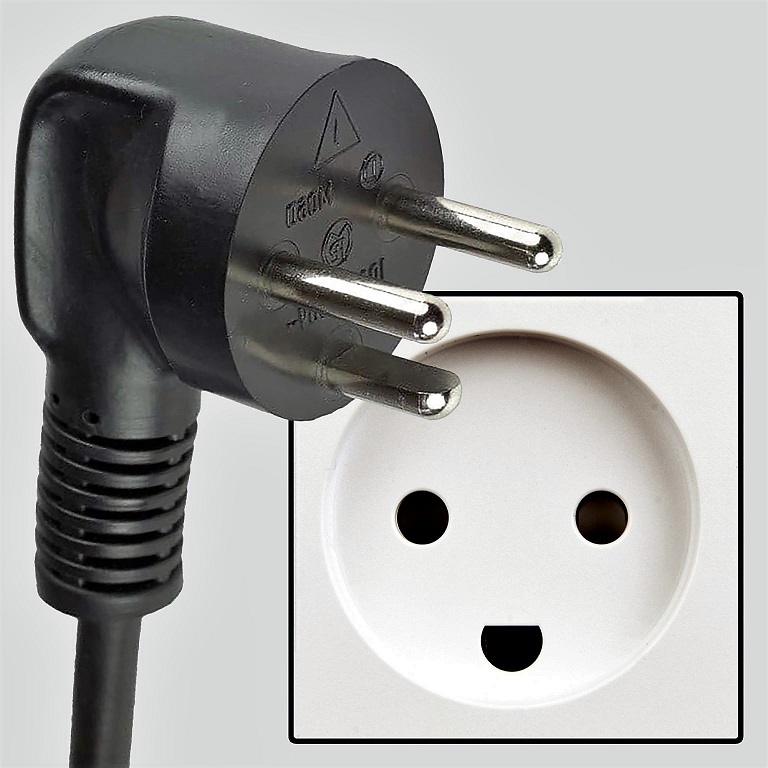

Phích cắm kiểu K

Phích cắm kiểu K cũng có hai chấu tròn và một chấu nối đất. Nó tương tự như kiểu F. Sự khác biệt là kiểu F có các kẹp nối đất thay vì một chốt tiếp đất.

Phích cắm kiểu C hoàn toàn tương thích với ổ cắm kiểu F. Phích cắm và ổ cắm loại E cũng được sử dụng ở Đan Mạch.

Phích cắm kiểu K có dòng định mức 16A, điện áp 220 – 240 V.

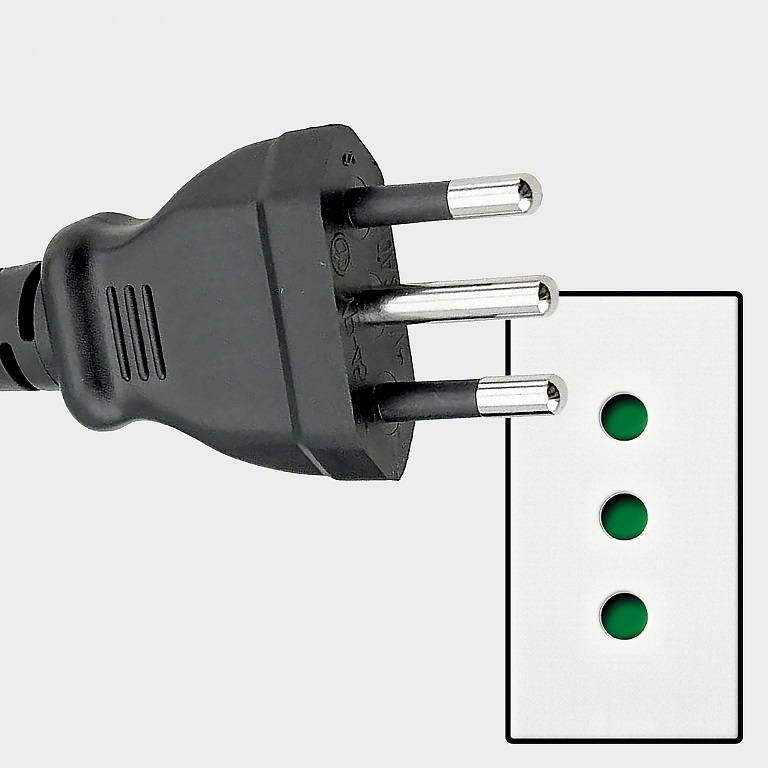

Phích cắm kiểu L

Có hai phiên bản của phích cắm kiểu L, kiểu dòng định mức 10 A và kiểu dòng định mức 16 A, điện áp 220-240 V.

Cả hai phiên bản này đều có phích cắm 3 chấu tròn đặt thẳng hàng.

Phiên bản 10 A có hai chấu tròn dày 4mm và cách nhau 5,5mm, có một chấu tiếp đất ở giữa. Phiên bản 16 A có hai chấu tròn dày 5mm, cách nhau 8mm, cũng như một chấu nối đất. Kiểu L rất ít nơi sử dụng.

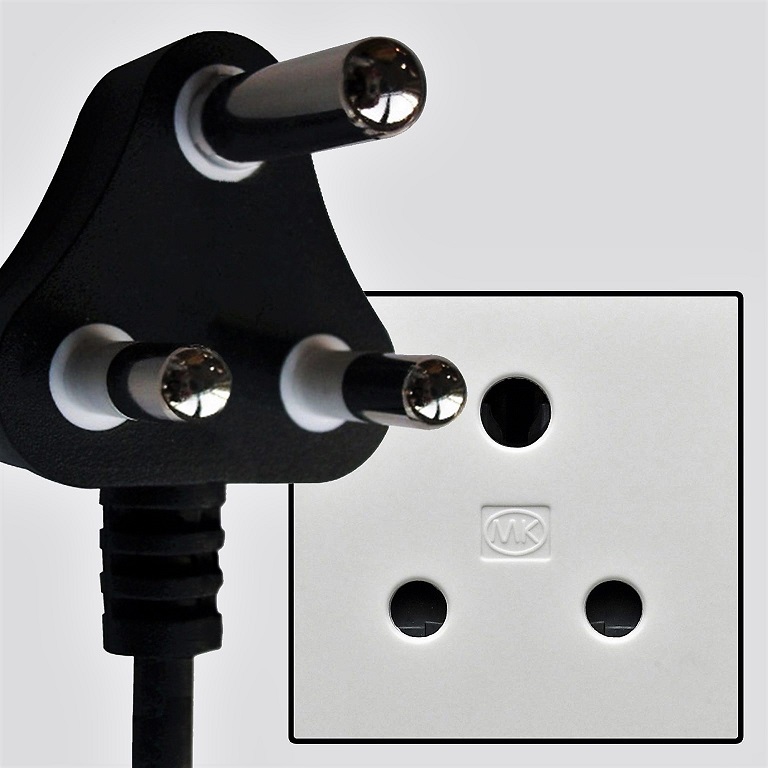

Phích cắm kiểu M

Phích cắm kiểu M có ba chấu tròn theo hình tam giác và trông giống với phích cắm kiểu D của Ấn Độ, nhưng các chấu của nó lớn hơn nhiều.

Kiểu M có dòng định mức 15 A, điện áp 220-240 V.

Phích cắm kiểu M đôi khi cũng được sử dụng ở Israel cho các thiết bị lớn hơn như máy điều hòa công nghiệp và một số loại máy giặt.

Do đó, ổ cắm ở các quốc gia này đôi khi hoạt động với phích cắm kiểu M.

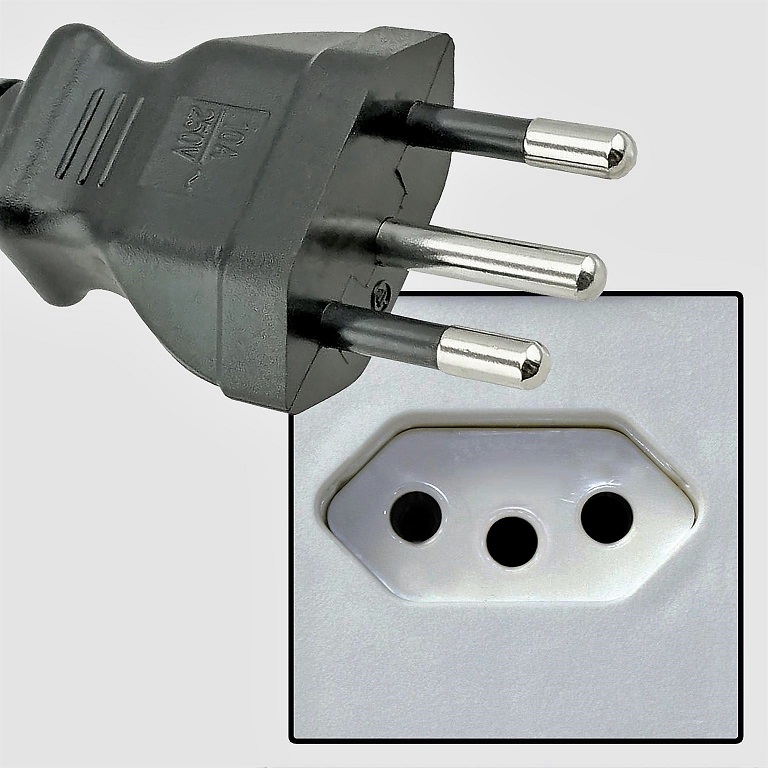

Phích cắm kiểu N

Có hai phiên bản của phích cắm kiểu N, kiểu dòng định mức 10 A và kiểu dòng định mức 20 A. Phiên bản 10 A có hai chấu tròn dày 4 mm và một chấu nối đất. Phiên bản 20 A, được sử dụng cho các thiết bị nặng hơn, có hai chấu tròn đường kính 4,8 mm và một chấu nối đất.

Ổ cắm kiểu N cũng được thiết kế để hoạt động với phích cắm kiểu C.

Kiểu N trông rất giống với kiểu J tiêu chuẩn của Thụy Sĩ, nhưng hai kiểu này không tương thích với nhau do khoảng cách giữa chấu nối đất với chấu tiếp điện ngắn hơn.

Brazil là một trong số ít quốc gia sử dụng hai loại điện áp. Trong khi hầu hết các tiểu bang sử dụng 127 V, một số tiểu bang sử dụng 220 V. Do đó, điều quan trọng là phải tìm hiểu điện áp cục bộ trước khi cắm thiết bị của bạn (Lưu ý: điện áp sai có thể hỏng thiết bị của bạn). Nhiều thiết bị được bán ở Brazil là điện áp kép.

Phích cắm kiểu O

Ổ cắm và phích cắm kiểu O, được thiết kế vào năm 2006, có cường độ dòng điện định mức 16 A, điện áp 220 – 240 V, hầu như chỉ sử dụng tại Thái Lan.

Phích cắm kiểu O bao gồm hai chấu nguồn và một chấu nối đất, tiết diện chấu hình tròn và đường kính 4,8 mm. Chấu cắm nguồn có chiều dài 19 mm, có bọc lớp cách điện dài 10 mm, khoảng cách giữa hai chấu cách nhau 19 mm.

Mặc dù phích cắm kiểu O khá giống với phích cắm kiểu H của Israel, hoặc kiểu K của Đan Mạch, nhưng kiểu H, K không thể sử dụng được với ổ cắm kiểu O.
